در بسیاری از مادربوردهای امروزی، کانکتورهایی وجود دارند که شاید در نگاه اول کاملاً قدیمی به نظر برسند. یکی از همین موارد، هدر سریال یا COM است که معمولاً روی مادربوردهای معمولی به شکل یک کانکتور داخلی دیده میشود و برخلاف گذشته، دیگر لزوماً روی پنل پشتی قرار ندارد.
با وجود اینکه USB تقریباً تمام کاربردهای عمومی پورت سریال را گرفته است، هدر COM هنوز در بعضی مادربوردها استفاده میشود. این رابط برای تجهیزات قدیمی، تجهیزات صنعتی، میکروکنترلرها و حتی عیبیابی برخی تجهیزات شبکه کاربرد دارد. البته وجود آن به مدل مادربورد بستگی دارد و شکل و چیدمان پایههای آن نیز ممکن است بین مدلها متفاوت باشد.
هدر COM روی مادربورد چیست و چه کاربردی دارد؟

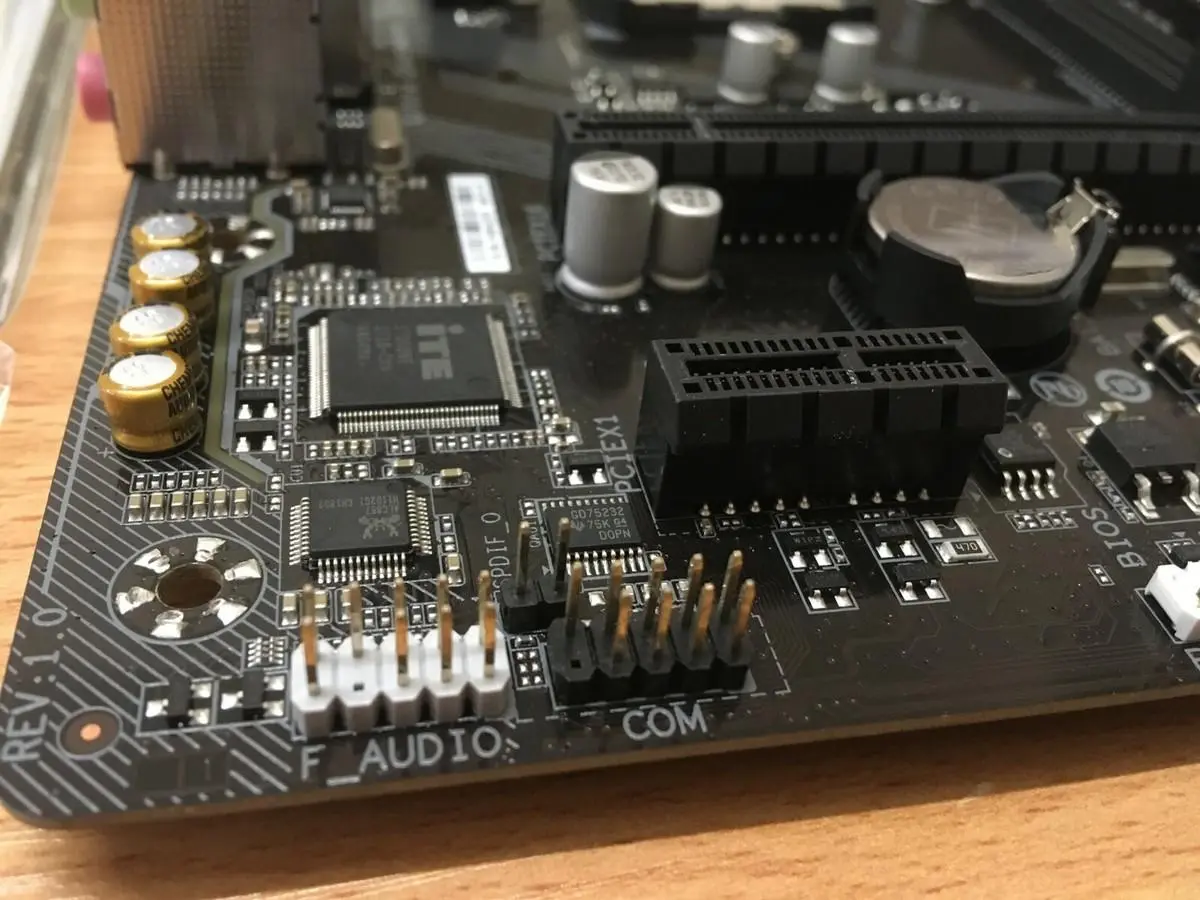

هدر COM در واقع یک اتصال داخلی برای فراهم کردن ارتباط سریال است. در بسیاری از مادربوردها این اتصال به صورت یک هدر ۱۰ پین با یک پایه بدون اتصال طراحی شده و میتوان با کابل مخصوص آن را به یک پورت سریال ۹ پین روی براکت پشت کیس تبدیل کرد. البته همه مادربوردها از یک چیدمان پایه یکسان استفاده نمیکنند و باید قبل از خرید کابل، دفترچه مادربورد بررسی شود.
این رابط معمولاً بر پایه استاندارد RS-232 کار میکند و اطلاعات را به صورت سریال منتقل میکند. در پورت رایج DE-9 که معمولاً به اشتباه DB-9 نامیده میشود، علاوه بر ارسال و دریافت اطلاعات، پایههایی برای کنترل ارتباط نیز وجود دارد.
به همین دلیل هدر COM با هدر USB مادربورد یکسان نیست. ظاهر بعضی کانکتورهای داخلی ممکن است باعث اشتباه شود اما سیگنالها و عملکرد آنها کاملاً متفاوت است. اتصال کابل اشتباه به هدر مادربورد میتواند باعث آسیب به سختافزار شود.
چرا پورت سریال قدیمی هنوز روی مادربوردها وجود دارد؟

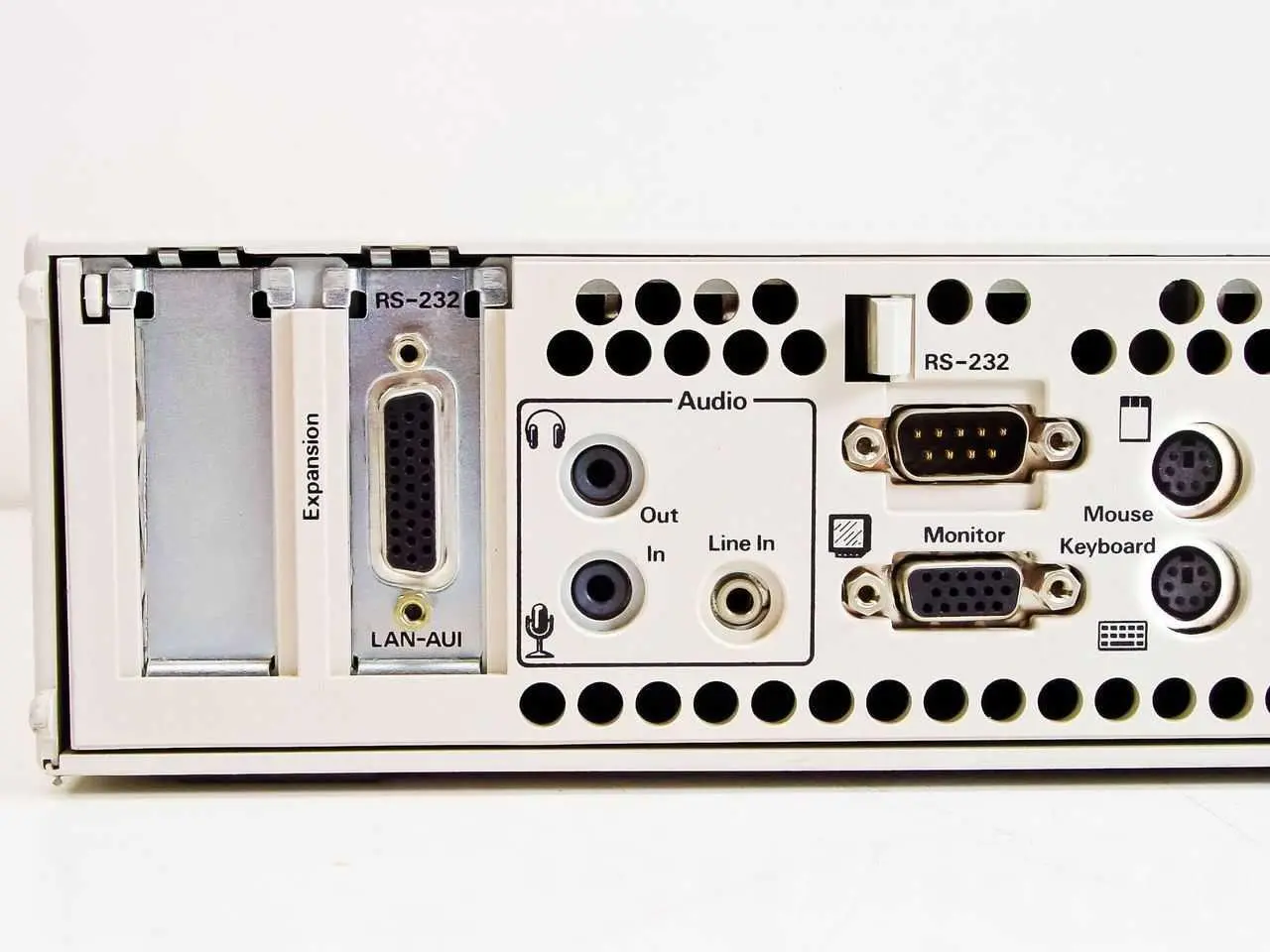

قبل از فراگیر شدن USB، برای هر نوع وسیله جانبی معمولاً رابط متفاوتی استفاده میشد. موس و مودمهای قدیمی از پورت سریال استفاده میکردند و چاپگرها نیز در بسیاری از سیستمها از رابط موازی بهره میبردند. USB با فراهم کردن اتصال سادهتر و قابلیت شناسایی و اتصال تجهیزات بدون نیاز به تنظیمات پیچیده، بخش بزرگی از این رابطها را کنار زد.
از نظر سرعت نیز تفاوت قابلتوجهی وجود داشت. ارتباط سریال RS-232 در رایانههای قدیمی معمولاً با سرعتهایی مانند ۱۱۵۲۰۰ بیت بر ثانیه کار میکرد. در مقابل، USB 2.0 حداکثر سرعت اسمی ۴۸۰ مگابیت بر ثانیه را ارائه میداد. همین اختلاف باعث شد USB برای تجهیزات عمومی انتخاب بسیار مناسبتری باشد.
با این حال حذف پورت فیزیکی سریال به معنی حذف کامل قابلیت COM از تمام مادربوردها نبود. برخی سازندگان بهخصوص در مادربوردهای صنعتی، سرور و ورکاستیشن همچنان این رابط را حفظ کردهاند و در بعضی مدلها چند هدر COM نیز وجود دارد.
هدر سریال مادربورد در سال ۲۰۲۶ چه کاربردهایی دارد؟
برای بیشتر کاربران خانگی، احتمالاً هیچ نیازی به هدر COM وجود ندارد. اما در برخی کاربردهای تخصصی هنوز میتواند بسیار مفید باشد.
یکی از کاربردهای مهم آن اتصال کنسول سریال به تجهیزات شبکه مانند روترها و سوئیچها است. در بعضی تجهیزات، دسترسی سریال برای پیکربندی یا عیبیابی زمانی کاربرد دارد که دسترسی شبکهای دستگاه در دسترس نیست. این روش بهخصوص در محیطهای فنی و صنعتی اهمیت بیشتری دارد.
از طرف دیگر، تجهیزات قدیمی، بعضی دستگاههای صنعتی و برخی بردهای الکترونیکی نیز همچنان از ارتباط سریال استفاده میکنند. مادربوردهایی که COM داخلی دارند میتوانند در چنین سیستمهایی بدون نیاز به مبدل USB به سریال مورد استفاده قرار بگیرند. برخی مادربوردهای صنعتی نیز امکان استفاده از استانداردهای دیگری مانند RS-422 یا RS-485 را در برخی COMها ارائه میکنند که باید دقیقاً مطابق دفترچه همان مادربورد تنظیم شود.
چگونه هدر COM مادربورد را به پورت سریال تبدیل کنیم؟

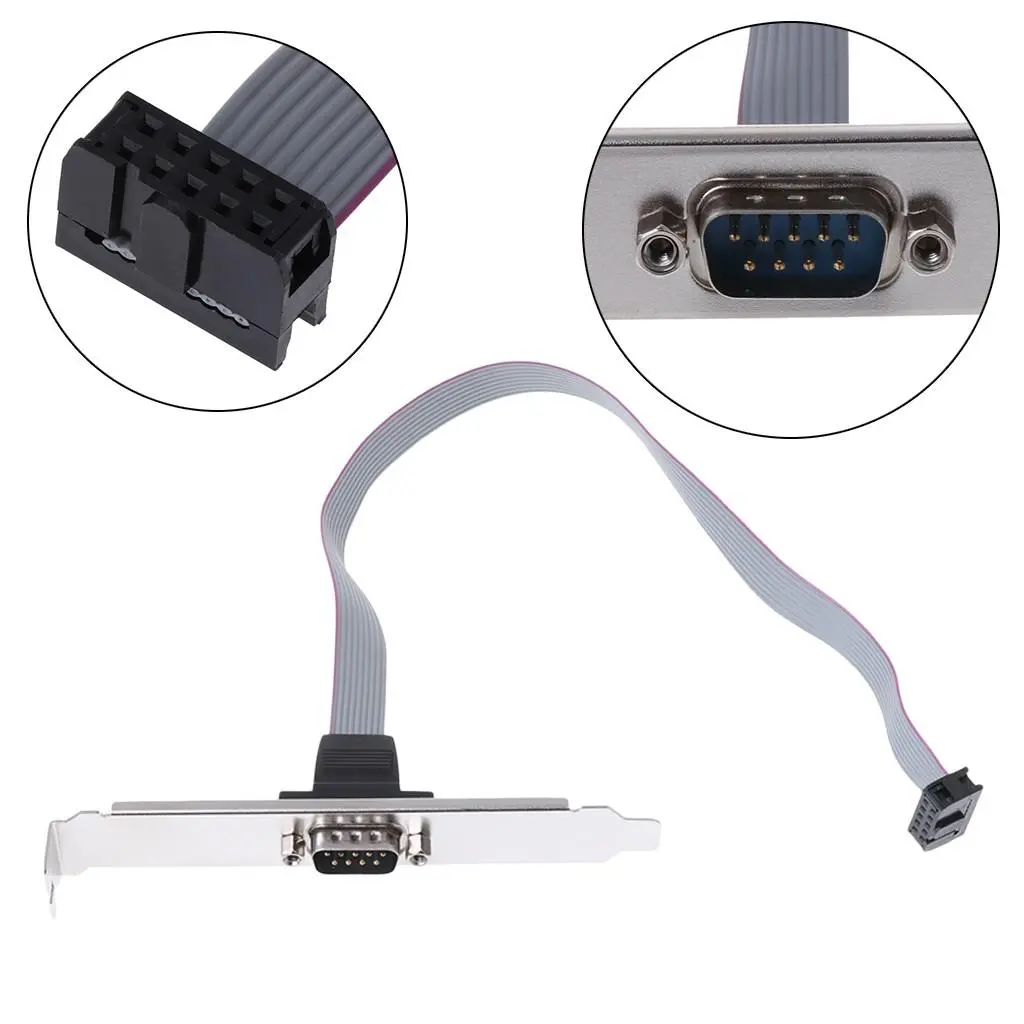

اگر مادربورد شما هدر COM داشته باشد، معمولاً میتوان با یک کابل مخصوص آن را به پورت DE-9 روی براکت پشت کیس تبدیل کرد. این کابل یک طرفش به هدر داخلی مادربورد متصل میشود و طرف دیگر آن یک پورت سریال دارد که روی اسلات کیس نصب میشود.
نکته مهم این است که نباید صرفاً بر اساس ظاهر کانکتور کابل را انتخاب کنید. چیدمان هدرهای COM در بعضی مادربوردها متفاوت است و کابل باید دقیقاً با Pinout همان مادربورد سازگار باشد. دفترچه مادربورد معمولاً نام هدر و شماره پایهها را مشخص میکند.
اگر مادربورد شما هدر COM ندارد، استفاده از یک مبدل USB به سریال معمولاً راه سادهتری برای اتصال تجهیزات سریال است. بنابراین داشتن هدر داخلی COM یک قابلیت تخصصی است و برای استفاده روزمره کامپیوتر مزیت ضروری محسوب نمیشود.
آیا هدر COM برای کاربران معمولی لازم است؟
برای کارهای روزمره مانند اتصال موس، کیبورد، فلش مموری، گوشی و تجهیزات جانبی جدید، پاسخ معمولاً خیر است. USB بسیار انعطافپذیرتر است و تقریباً تمام تجهیزات عمومی امروزی برای همین رابط طراحی شدهاند.
با این حال اگر با تجهیزات قدیمی، سیستمهای صنعتی، تجهیزات شبکه یا بردهای الکترونیکی کار میکنید، وجود COM میتواند مفید باشد. حتی به همین دلیل برخی مادربوردهای صنعتی و ورکاستیشن هنوز چند رابط سریال را به عنوان یک قابلیت رسمی ارائه میکنند.
در نتیجه هدر COM یک قابلیت منسوخ و بیکاربرد نیست؛ بلکه رابطی قدیمی است که کاربرد آن از تجهیزات عمومی به حوزههای تخصصیتر منتقل شده است. اگر چنین هدر کوچکی را روی مادربورد خود دیدهاید، احتمالاً با همان اتصال سریالی مواجه هستید که زمانی یکی از اصلیترین روشهای اتصال تجهیزات جانبی به رایانه بود.
