کاربرد هدر USB داخلی مادربورد؛ چه چیزهایی را میتوان به USB داخلی وصل کرد؟
هدرهای USB داخلی روی مادربورد فقط برای اتصال پورتهای جلوی کیس نیستند. بسته به نوع هدر و امکانات مادربورد میتوان از آنها برای اتصال کنترلرهای RGB و فن، خنککنندههای مایع AIO، هابهای USB داخلی، برخی تجهیزات بیسیم و ابزارهای جانبی دیگر استفاده کرد. البته نوع و تعداد هدرها در هر مادربورد متفاوت است و قبل از اتصال باید دفترچه راهنمای همان مدل بررسی شود.
هدر USB داخلی مادربورد چیست و چه کاربردی دارد؟
هدر USB در واقع یک رابط داخلی روی برد مدار چاپی مادربورد است که امکان انتقال برق و داده USB را به تجهیزات داخل کیس فراهم میکند. در مادربوردهای امروزی ممکن است چند نوع هدر USB 2.0، هدر USB 3.x و هدر USB Type-C داخلی وجود داشته باشد. تعداد و نوع این اتصالات به مدل مادربورد بستگی دارد.

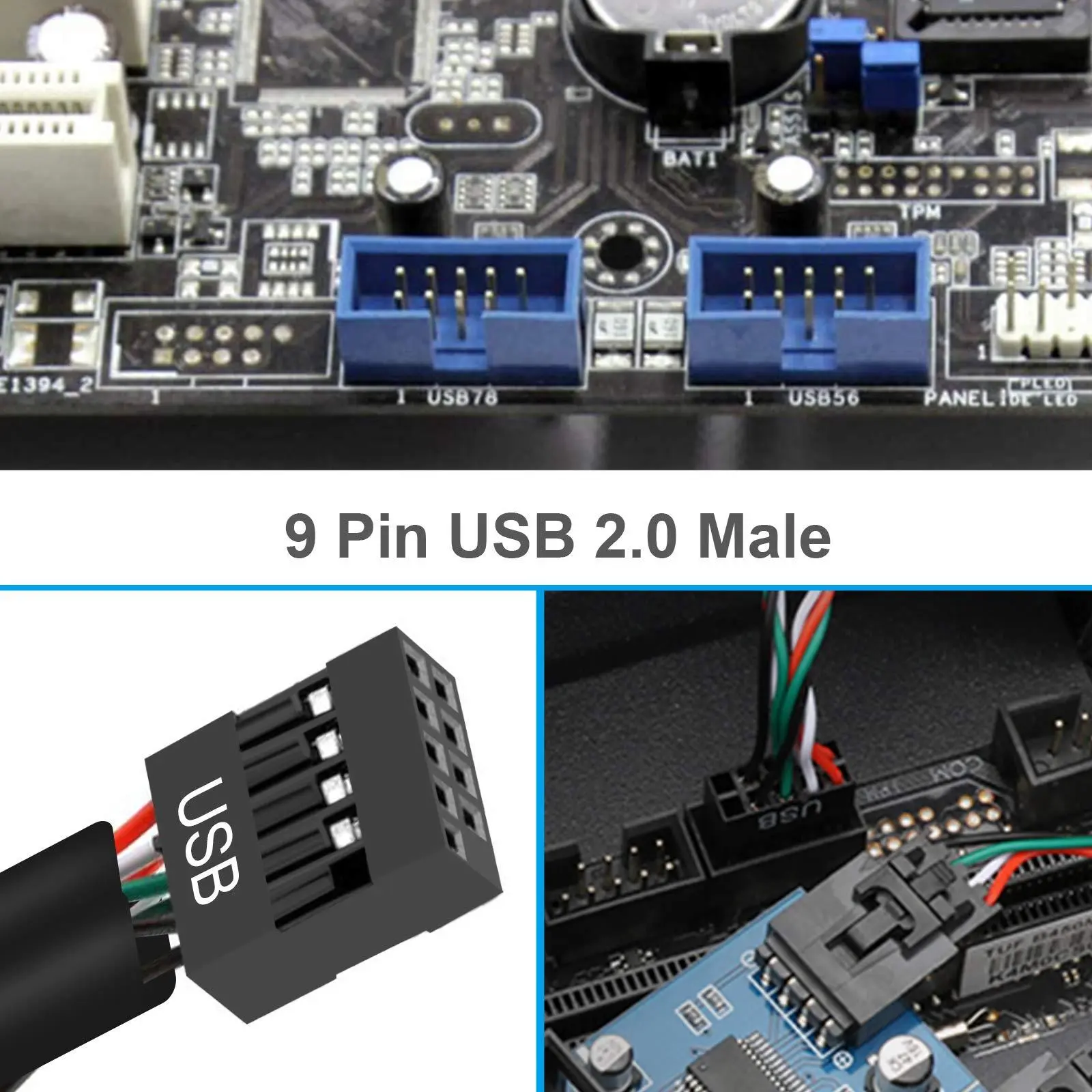

هدر USB 2.0 معمولاً به شکل یک کانکتور ۹ پین دیده میشود و هدر USB 3.x داخلی ابعاد بزرگتری دارد. هدر Type-C داخلی نیز برای اتصال پورت USB-C جلوی کیس استفاده میشود. به همین دلیل نباید کابل یک هدر را بدون بررسی شکل کانکتور به اتصال دیگری وصل کرد.

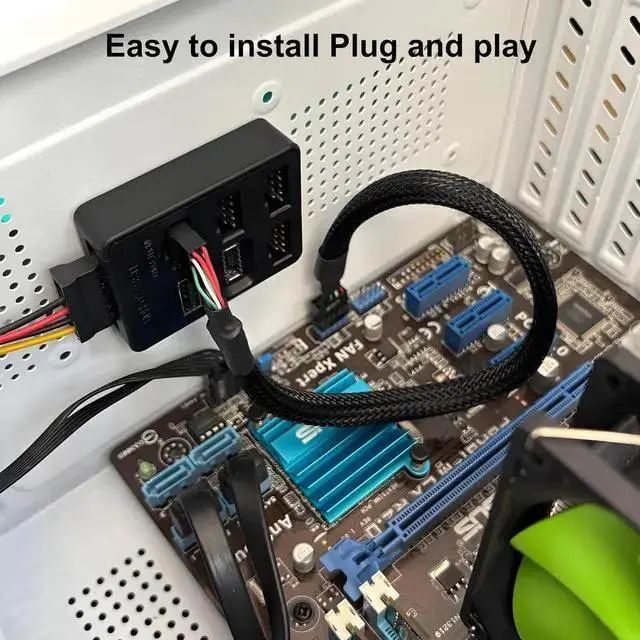

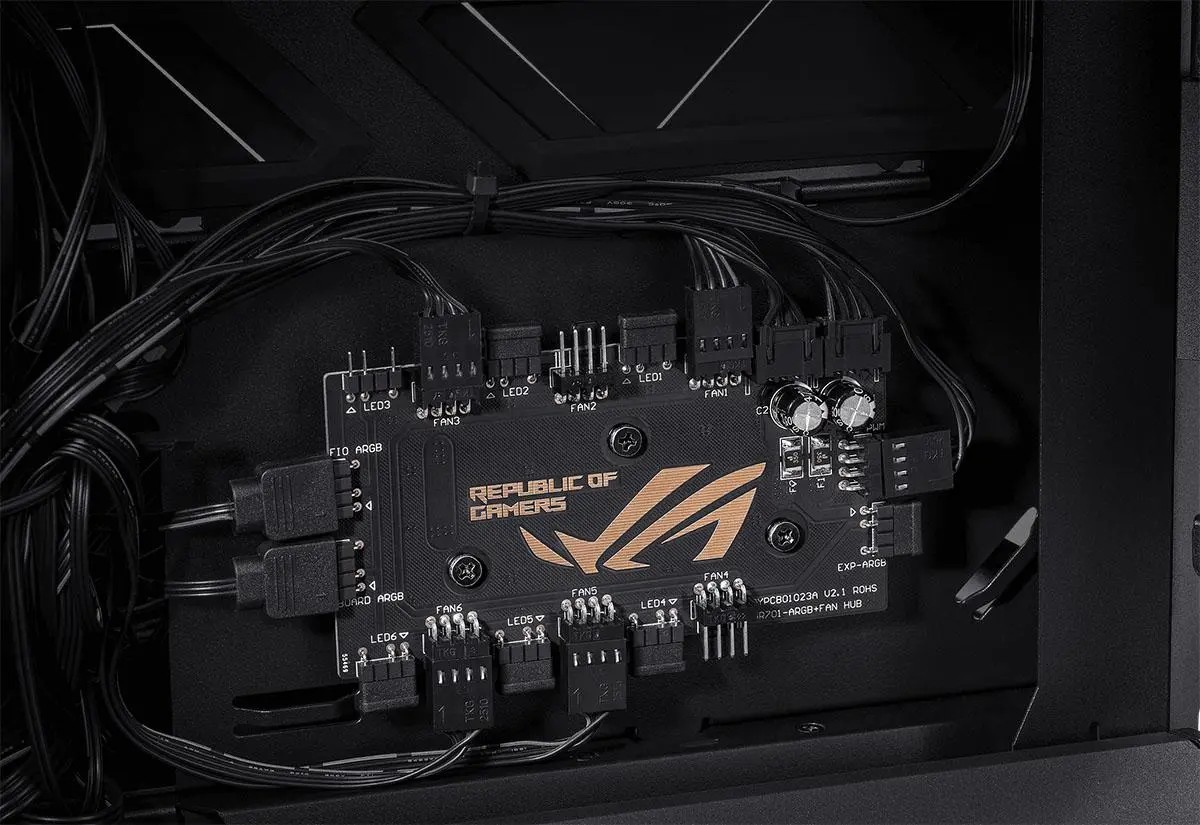

اتصال کنترلر RGB و هاب فن به هدر USB مادربورد
کنترلرهای RGB و بعضی هابهای فن برای ارتباط با نرمافزار کنترل نورپردازی یا مدیریت تجهیزات به اتصال USB داخلی نیاز دارند. در چنین شرایطی کابل USB کنترلر به هدر داخلی مادربورد متصل میشود و خود کنترلر وظیفه مدیریت تجهیزات متصلشده را بر عهده میگیرد.
این اتصال را نباید با هدرهای RGB یا ARGB اشتباه گرفت. هدر USB برای ارتباط داده و برق USB استفاده میشود اما هدرهای RGB و ARGB برای اتصال مستقیم تجهیزات نورپردازی طراحی شدهاند. برخی کنترلرها ممکن است همزمان به USB و منبع برق جداگانه نیاز داشته باشند.

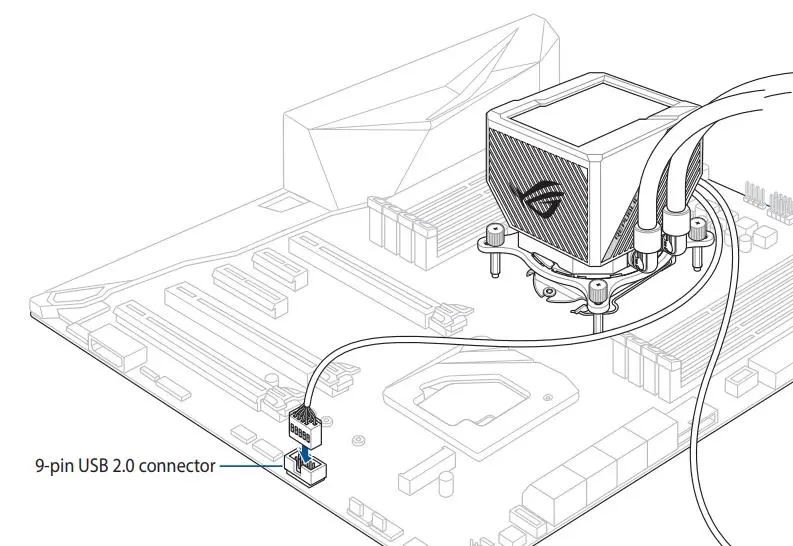

اتصال خنککننده مایع AIO به USB داخلی
برخی خنککنندههای مایع AIO برای کنترل پمپ، نورپردازی، نمایشگر روی واتربلاک یا ارتباط با نرمافزار سازنده به اتصال USB داخلی نیاز دارند. در این مدلها کابل USB معمولاً به هدر USB 2.0 مادربورد متصل میشود.
البته USB تنها اتصال موردنیاز همه AIOها نیست. بسته به مدل خنککننده ممکن است کابلهای جداگانهای برای پمپ، فنها و نورپردازی وجود داشته باشد. بنابراین هنگام نصب باید نقشه کابلهای همان مدل را بررسی کنید. بعضی مادربوردها نیز هدر اختصاصی AIO Pump دارند که برای کنترل برق یا سرعت پمپ استفاده میشود.

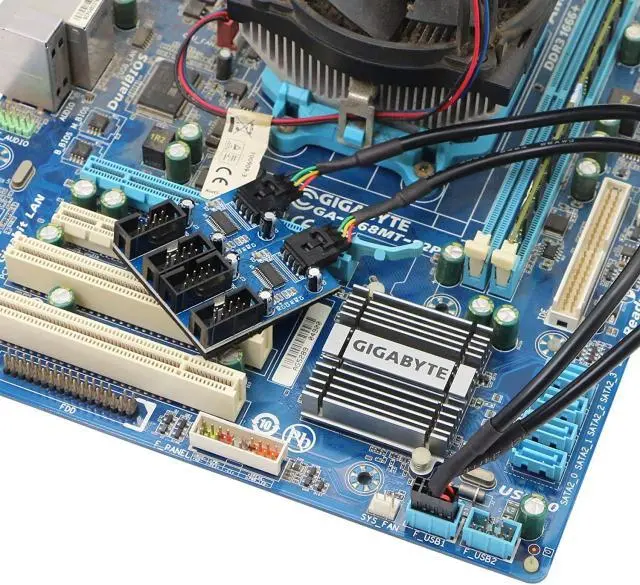

استفاده از هدر USB برای هاب داخلی
اگر تعداد هدرهای USB مادربورد برای تجهیزات داخلی کافی نباشد، هاب USB داخلی میتواند چند اتصال را از یک هدر فراهم کند. این روش برای سیستمهایی که چند کنترلر یا تجهیزات USB داخلی دارند کاربردی است و باعث میشود کابلهای کمتری به سمت پنل پشتی یا جلوی کیس کشیده شوند.
با این حال هاب به معنی ایجاد یک کنترلر USB کاملاً مستقل نیست و تجهیزات همچنان از همان مسیر USB استفاده میکنند. بنابراین هنگام اتصال چند وسیله باید محدودیت برق و پهنایباند هدر و هاب را در نظر بگیرید. همچنین باید مطمئن شوید هاب با نوع هدر مادربورد سازگار است.

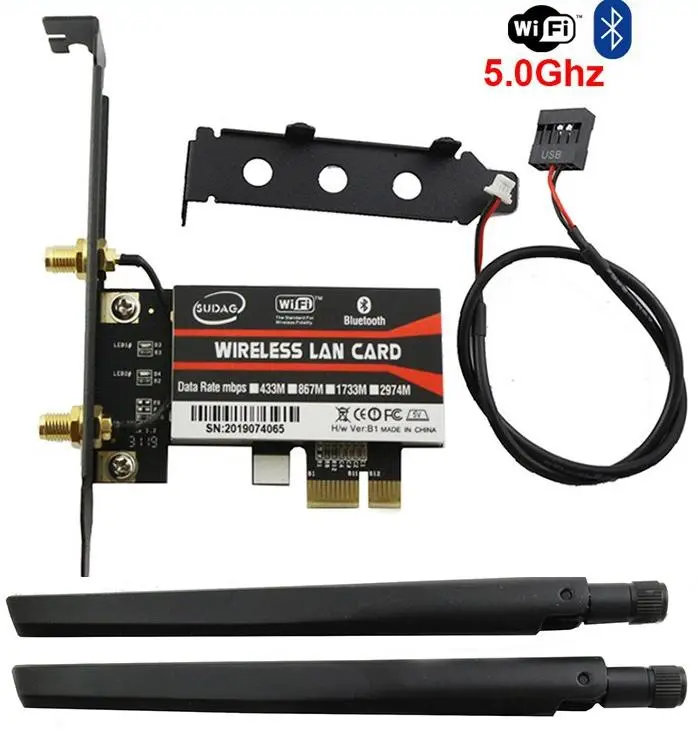

اتصال کارت Wi-Fi و Bluetooth به USB داخلی

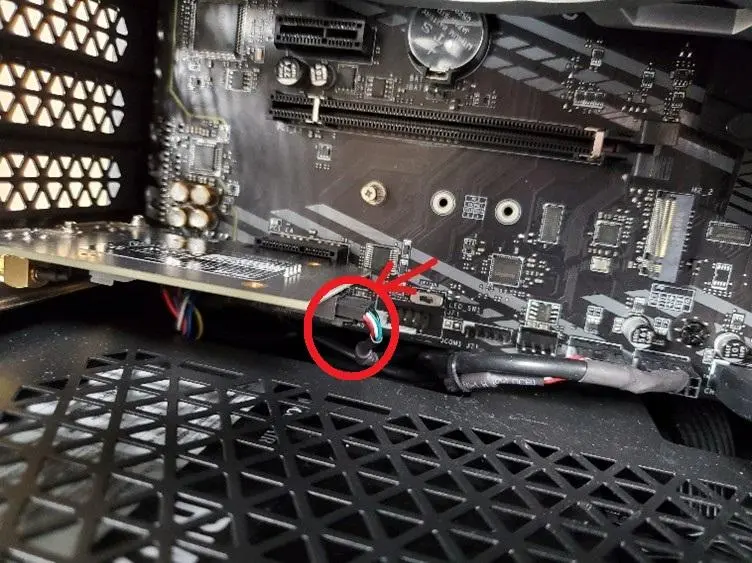

بعضی کارتهای توسعه Wi-Fi که از طریق PCIe روی مادربورد نصب میشوند، برای فعال کردن Bluetooth به یک کابل USB داخلی نیاز دارند. در این حالت کارت شبکه از مسیر PCIe برای بخش شبکه بیسیم استفاده میکند و ارتباط Bluetooth از طریق رابط USB برقرار میشود.
اگر کابل USB این نوع کارت وصل نشود ممکن است Wi-Fi بهدرستی کار کند اما Bluetooth در ویندوز شناسایی نشود. بنابراین هنگام نصب کارتهای Wi-Fi و Bluetooth باید کابل داخلی همراه کارت را نیز بررسی کنید.

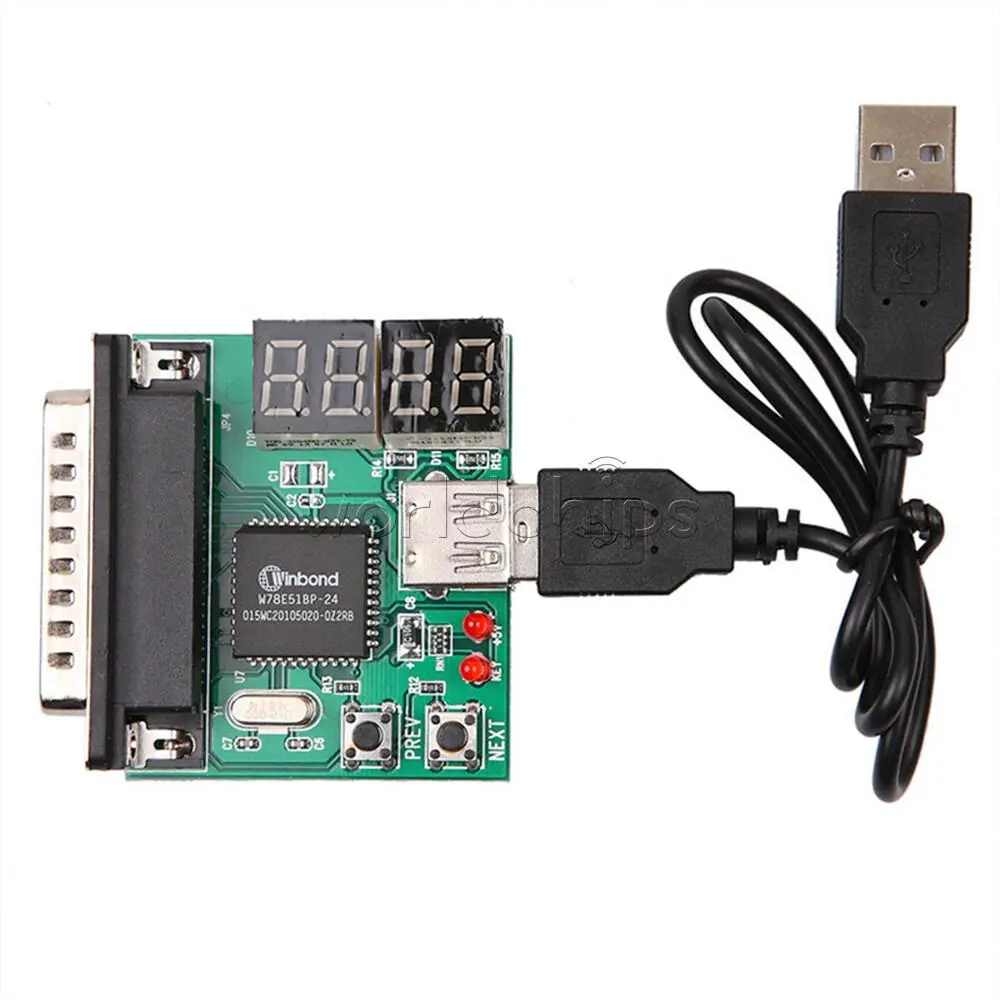

اتصال تجهیزات خاص و ابزارهای عیبیابی به USB مادربورد
بعضی تجهیزات جانبی مخصوص سیستمهای دسکتاپ نیز میتوانند از هدرهای USB داخلی استفاده کنند. ابزارهای عیبیابی، نمایشگرهای داخلی و برخی تجهیزات مانیتورینگ سختافزار از جمله نمونههایی هستند که بسته به طراحی سازنده ممکن است به این اتصال نیاز داشته باشند.
در برخی سیستمها حتی تجهیزات مرتبط با پاور یا مانیتورینگ مصرف انرژی نیز از اتصال USB برای ارتباط نرمافزاری استفاده میکنند. این قابلیت عمومی نیست و باید مشخصات همان قطعه بررسی شود. MSI نیز در برخی محصولات خود از اتصال USB برای ارتباط و نمایش اطلاعات پاور پشتیبانی میکند.
آیا ماژول TPM را میتوان به هدر USB وصل کرد؟
TPM 2.0 را نباید با یک وسیله USB معمولی اشتباه گرفت. بسیاری از مادربوردها هدر اختصاصی TPM دارند و بعضی پردازندهها نیز قابلیت Firmware TPM را در اختیار سیستم قرار میدهند. بنابراین اگر قصد نصب ماژول TPM دارید باید نوع اتصال مورد پشتیبانی مادربورد را از دفترچه آن بررسی کنید.
قبل از اتصال تجهیزات به هدر USB چه نکاتی را رعایت کنیم؟
پیش از اتصال هر وسیله، نام هدر روی مادربورد و کانکتور کابل را بررسی کنید. شکل فیزیکی هدرها متفاوت است و حتی در صورت شباهت ظاهری نباید کابل را با فشار در محل نامناسب قرار داد.
برای جلوگیری از اشتباه، این موارد را نیز در نظر بگیرید:
- نوع هدر USB را با کانکتور کابل مطابقت دهید.
- برای تشخیص دقیق پینها از دفترچه مادربورد استفاده کنید.
- USB 2.0 را با هدر RGB یا ARGB اشتباه نگیرید.
- قبل از نصب تجهیزات داخلی، کامپیوتر را خاموش و برق آن را قطع کنید.
- برای هابها و تجهیزات متعدد، محدودیت برق و نوع اتصال را بررسی کنید.
- اگر تجهیزی علاوه بر USB به برق SATA یا اتصال فن نیاز دارد، همه کابلهای موردنیاز آن را وصل کنید.
در مشخصات بعضی مادربوردها چند هدر USB 2.0 و یک یا چند هدر USB 3.x یا USB Type-C داخلی در کنار هدرهای RGB و فن دیده میشود. بنابراین بهترین روش برای پیدا کردن اتصال مناسب، استفاده از نقشه داخلی همان مادربورد است.
جمعبندی کاربرد هدرهای USB داخلی مادربورد
هدرهای USB داخلی کاربردهای بیشتری از اتصال پورتهای جلوی کیس دارند. کنترلرهای RGB، هابهای فن، بعضی خنککنندههای AIO، هابهای USB داخلی و برخی کارتهای Wi-Fi و Bluetooth میتوانند از این اتصالات استفاده کنند. بعضی تجهیزات تخصصی نیز بسته به طراحی خود به USB داخلی نیاز دارند.
مهمترین نکته این است که نوع هدر و کاربرد آن را از روی دفترچه مادربورد مشخص کنید. همچنین هدر USB با اتصال RGB، ARGB، فن یا TPM یکسان نیست و هرکدام استاندارد و کاربرد متفاوتی دارند.
